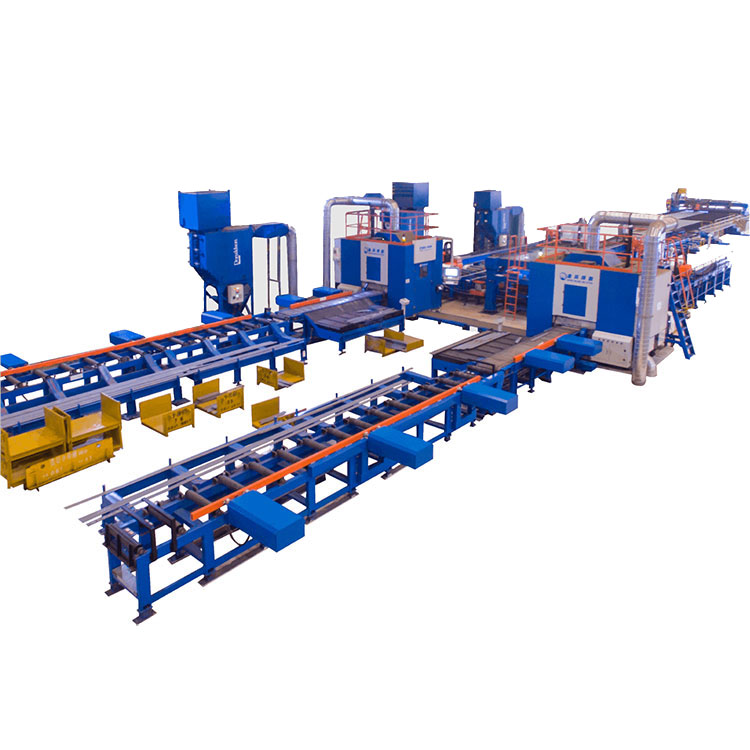

Robot-plasmalõikusmasinad

JINFENG® on professionaalne Hiina tootja ja tarnijaRobot-plasmalõikusmasinadtaskukohase hinnaga. TheRobot-plasmalõikusmasinadon suure jõudlusega automaatne lõikeliin ribade töötlemiseks, rasvaribad laevatehaste jaoks, hapnikukütuse lõikeplaatidest pikaks ribaks, servade puhastamiseks, tindipritsiga märgistamiseks, plasma lõikamiseks.

PBG400



Robot-plasmalõikusmasinad



Kõigi jaoksRobot-plasmalõikusmasinadJINFENG WELDCUT toodetud toodetel on 2-aastane garantii ja mis on varustatud rull-laudade, ristkäru, tolmufiltri, plasmalõikesüsteemi ja valikuliste funktsioonidega, nagu täpimärgistusseade, tindiprinteri markeerimine robotiga ja mis toetavad kõiki CAD-CAM liideseid. PBGRobot-plasmalõikusmasinadon kõige arenenum robotplasmalõikusliin, mis suurendab erinevate tööstusharude lõppkasutajate tootlikkust.



Tehnilised andmed



Mudel	Riba	Pikkus	Kaal
		12000 mm	1,5T
PBG400	100*5mm â 400*30mm
Toetage plasma lõikamist, plasma märgistamist, tindiga märgistamist, CAD-CAM tarkvara



Funktsioon ja rakendus



1. PBGRobot-plasmalõikusmasinadon kõrge automatiseerimisega lõikeliinid, mis on integreeritud erinevate seadmetega. Ühe operaatori ühe klahvitoiminguga alustab liin automaatset töötlemist materjali laadimisest, plaatide lõikamisest mitme peaga oksükütuse lõikemasinaga, servade puhastamisest, tindiprinteri märgistamisest, plasma lõikamisest ja osade mahalaadimisest.

2. Liin saab täielikult integreerida MES-süsteemiga ja lubada kaugjuhtimispuldi meeskonnavaaturi kaudu, et tootja insenerid saaksid hõlpsalt kaugdiagnoosi teha, et lahendada probleemid Interneti kaudu, ilma insenere töökohta saatmata.

3. CNC-süsteem tagab täieliku kontrolli kogu põhiliinisüsteemi üle (robot, rulllaud, ristkonveier, mõõtekäru ja haarats, märgistussüsteem)

4. Oskab lugeda Tribon/AM-ist loodud *.gen-faile, TEKLA disainitarkvarast eksporditud DSTV-faile ja muid vorminguid.

5Robot-plasmalõikusmasinadkasutatakse laialdaselt laevaehituses, laevatehases ja avamerel jäigastajate plasmalõikamiseks, et valmistada lamepaneeli, topeltpõhjakonstruktsiooni, alamkooste, vaheseinu, võrke, mikropaneele erinevatele laevadele/laevadele. Koos PBG-gaRobot-plasmalõikusmasinad, võivad laevatehased või laevaehitus suurendada oma tootmist ja vähendada tööjõudu.



Üksikasjad



PBG400Robot-plasmalõikusmasinadkoosneb:

Mitme põletiga hapniku-kütuse lõikemasin

Rullkonveierid

Servade puhastusliin

Serva faasimismasin

Ristkonveierid

Tindimärgistus robotkäega

Sisend Rull-tabel

Roboti plasmalõikekamber tolmufiltriga

Lühikeste osade sorteerimislint-plaatkonveier

Väljundrulllaud pikale osale

Pika osa vastuvõtulaud



Struktuurivaade

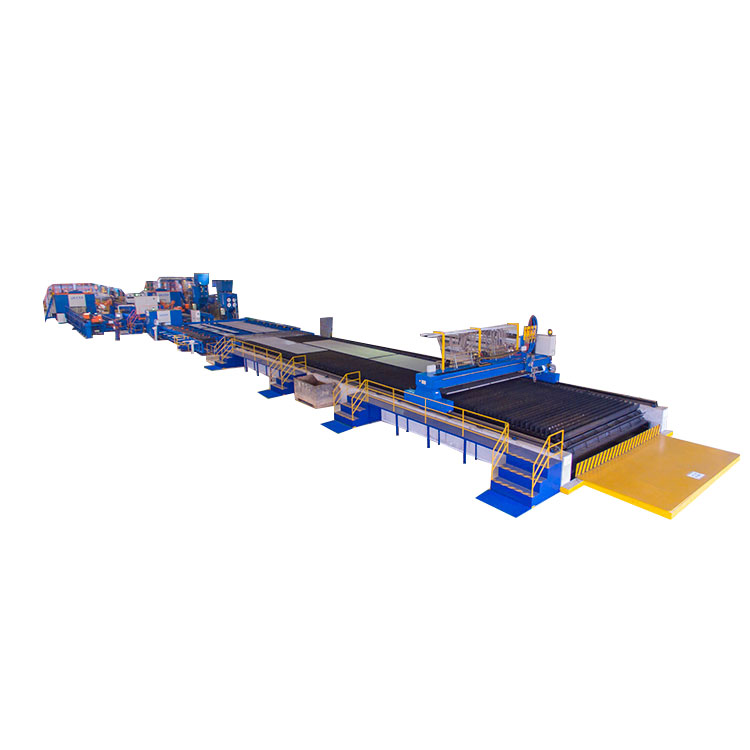

Mitme põletiga hapniku-kütuse lõikemasin

Hapnikukütuse lõikemasin on varustatud mitme põletiga terasplaadi pikisuunaliseks lõikamiseks mitmeks pikaks ribaks. Masin on konstrueeritud pukkkonstruktsiooniga ja integreeritud rulllauaga, et liigutada pikk riba puhvri rulllauale. Pärast leegiga lõikamist pole vaja kraanat ega pikkade ribade käsitsi mahalaadimist.



Servade puhastusliin

Integreerides PBG400 külge servapuhastusliiniRobot-plasmalõikusmasinad, pintslirataste kasutamine põhivärvi eemaldamiseks profiilide servadelt, lihvketaste kasutamine ribalõikamise räbu ja räbu eemaldamiseks hapnikuleegiga lõikamisel, kus keevitatakse, võib keevitamise kvaliteeti järgmisel töötlemisel tõsta.



Serva faasimismasin

Integreerides PBG400 külge servade faasimismasinaRobot-plasmalõikusmasinad, kasutades pressimisrattaid, et vajutada lameda varda 4 serva, pikk riba, mis on pärast termilist lõikamist terava servaga, et kujundada 4 serv R2-R3 ümaraks servaks, millel on hea pind värvimiseks järgmisel töötlemisel.



Tindiprinteri markeerimisrobot

Tindiprinteri märgistuspea paigaldamiseks robotkäe külge. Robot liigub piki lameda varda pikkust, et lõpetada tindimärgistus pika terasriba kogu pikkuses. Pärast profiilile tindiga printimist ei pea profiil algsesse kohta tagasi pöörduma ja seejärel teisaldada PBG400-sseRobot-plasmalõikusmasinadlõikekamber plasma lõikamiseks.



Roboti lõikekamber

Paigaldades lõikekambrisse 6-teljelise robotkäe, et teostada profiilide kvaliteetset lõikamist. See on kogu PBG400 põhiosaRobot-plasmalõikusmasinadlõikekamber plasma lõikamiseks.

Lint-plaatkonveier ja vastuvõtulaud

Varustatud lint-plaatkonveieriga pärast lõikekambrit, PBG400Robot-plasmalõikusmasinadsaab lühikesi osi automaatselt sorteerida ja osi automaatselt väljastada. Lühike osa lükatakse tõukuri abil vastuvõtulauale, et operaator saaks lühikesi osi hõlpsalt kanda.



Pika osa tõukur ja vastuvõtulaud

Pika osa tõukur on integreeritud väljundrulli lauale, kui pikk osa jõuab siia väljundrulli lauale, lükkab tõukur automaatselt pika osa, et see langeks vastuvõtulauale.
