2-1-7 3 1-h talakeevitusliinil

Kõigi Byjinfengi keevitatud 3-sissetuumade keevitusliinide puhul on 12 kuud garantii, mis on suurim tõhususega masin, mis suurendab terasekonstruktsiooni, silla, ehituse lõppkasutajate tootlikkust.

Spetsifikatsioonid

Funktsioon ja rakendus

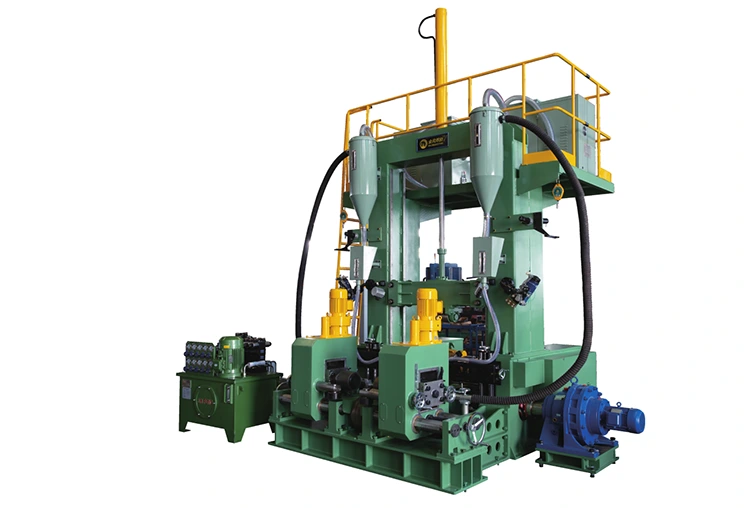

3-in 1-H talakeevitusliinid on Hiire, T-kiirte kokkupaneku, keevitamise ja äärikute deformatsiooni sirgendamise kombineeritud funktsiooni pärast keevitamist. Seega suudab see täpselt ja kiiresti realiseerida H BEAM ja T Beami tootmist. Sellel on järgmised eelised: lihtne töö, vähem tööjõukulusid ja väike katteala.

Sellel liinil on kaks valikulist keevitusprotsessi, mida saate valida vastavalt keevitatava terasest plaadi paksusele:

Variant A: ühe kaarega kahe traadiga keevitamine, mille sadestumiskiirus on 40% kõrgem kui üldine ühe kaarega ühe traadiga sukeldatud kaarekeevitamine, see sobib eriti konstruktsiooni terase paksuse jaoks, mille paksus on alla 20 mm.

Variant B: ühe kaare ühe traadiga keevitus.

Detailid

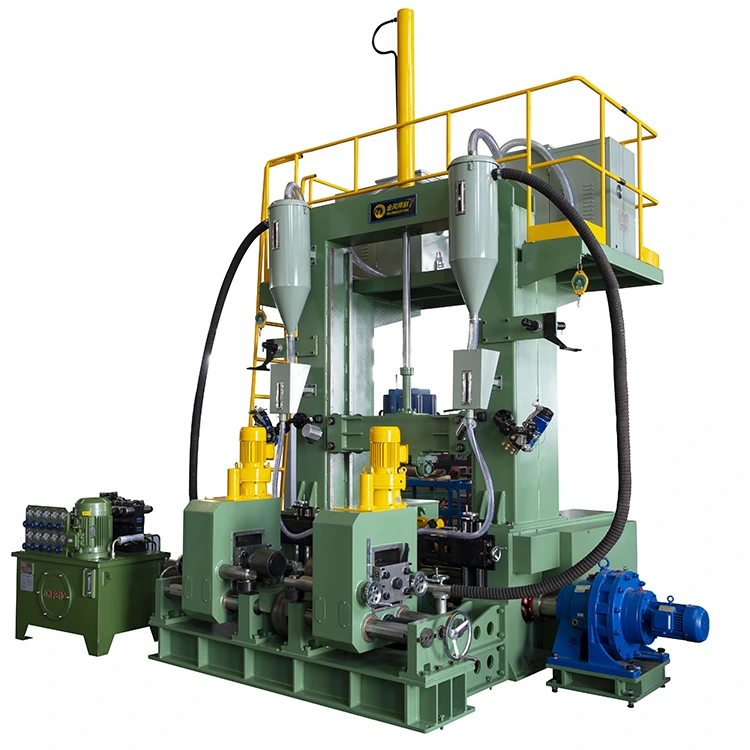

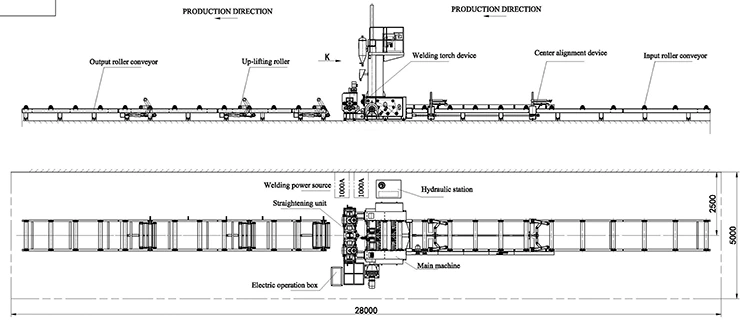

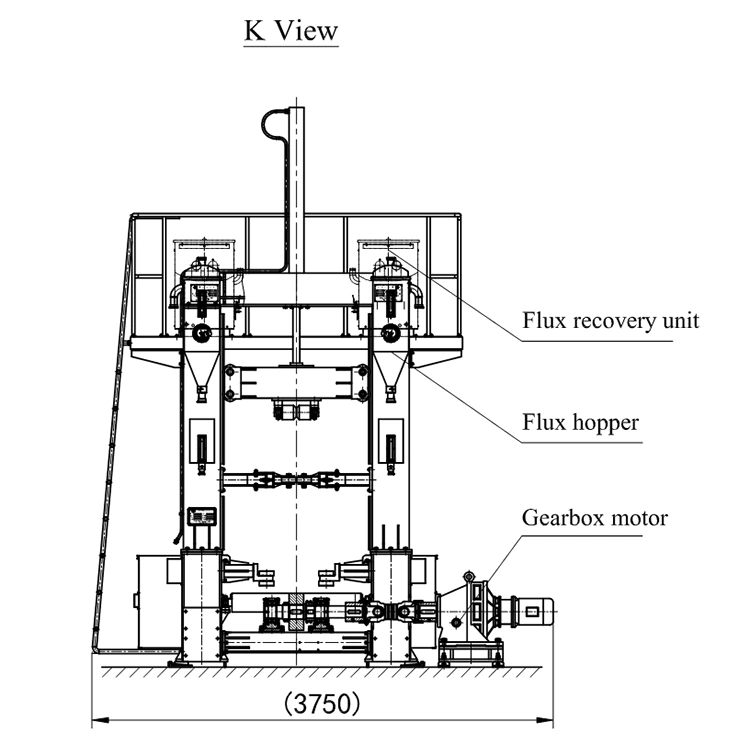

Standardsed ZHJ3-in 1 H Beami keevitusliinid koosnevad ühest sisendrulli tabelist, peamisest keevitus- ja sirgendamisjaamast, väljundpunktist. Sealsed peamised keevitus- ja sirgendamisjaamad installitud voogude taastamise ühikutega, keevituspeaga tõrviku ja klambrite seadmetega ääriku ja veebi jaoks. Standardjoon, mis sisaldab ka keevitamise toiteallikaid ja kontrolljaama ja kontrolljaama.

1. Standardzhj3-in 1 H Beam keevitusliinid

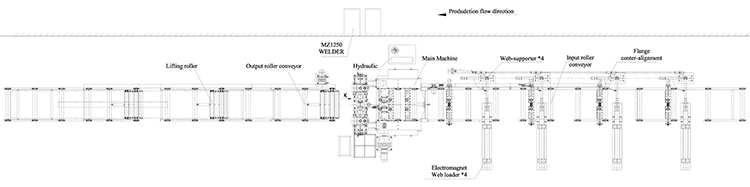

2. 1. võimalus:

Klientide erinevate taotluste kohaselt pakume järgmist ka Thezhj3-In 1 H Beami keevitusliinide konfiguratsiooni:

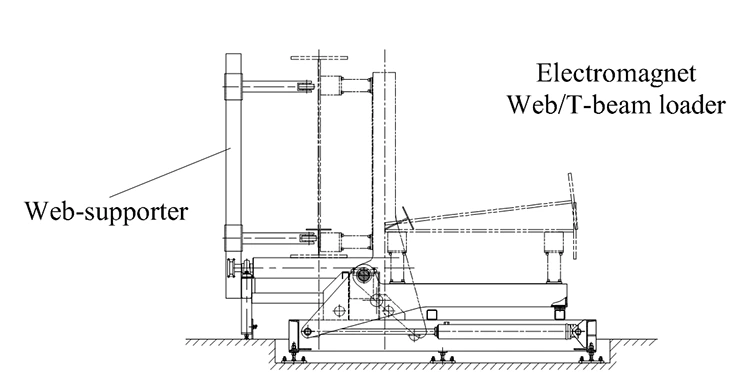

Tuginedes tavalisele 3-in-1 H-talakeevitusliinidele, lisage seal üks komplekt veebikraadi, mis hõlmab 4 magneti laadimisvarre tk ja 4 tk Web Superiorit. Iga veebi laadimisvars on terasest veebiplaadi hoidmiseks 2 tk magneti.

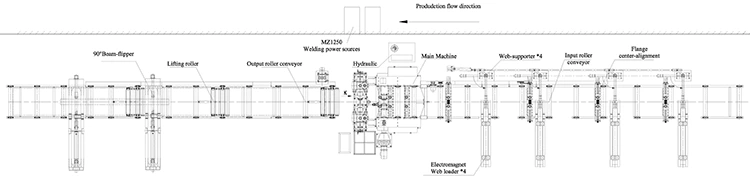

3. 2. võimalus:

Klientide erinevate taotluste kohaselt pakume järgmist ka Thezhj3-In 1 H Beami keevitusliinide konfiguratsiooni:

Tuginedes tavalisele 3-in-1 H-talakeevitusliinidele, lisage seal üks komplekt veebikraadi, mis hõlmab 4 magneti laadimisvarre tk ja 4 tk Web Superiorit. Iga veebi laadimisvars on terasest veebiplaadi hoidmiseks 2 tk magneti.

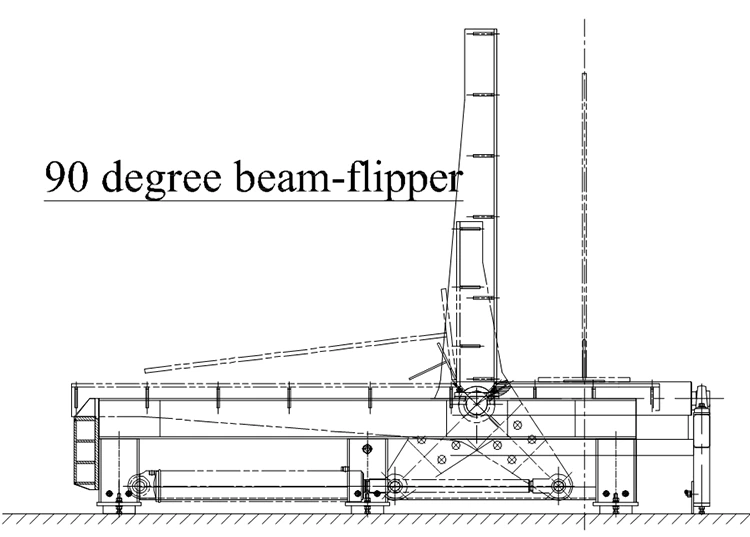

Ülaltoodud põhjal saame väljundrulli tabelile lisada ühe komplekti 90 -kraadise talaklassi klambri, et see oleks horisontaalses asendis keevitatud tala ümberlükkamiseks.

3. Variant 3:

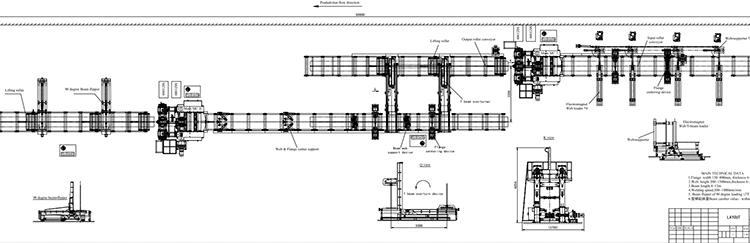

Võimalik, et mõnel kliendil on vaja suurendada toodangut, vajavad nad ühte keevitusliini, mis koosneb kahest keevitusjaamast. Esimene keevitusjaama 1. ääriku ja veebi keevitamiseks, et moodustada T-tala, teine keevitatud T-tala ja teise ääriku keevitamiseks H-tala moodustamiseks.

3.1 Niisiis lisage standardse 3-in-1 H-talakeevitusliinide põhjal ühe komplekti veebikraadi, mis hõlmab 4 magneti laadimisvarre tk ja 4 tk veebi toetajat. Iga veebi laadimisvars on 2 pc magnetiga terasest veebiplaadi hoidmiseks.

3.2, et lisada 1 komplekti T-tala ümberlükkaja, et pöörata T-tala 180 kraadi ja asetada T-tala 2. äärikule 2. keevitusjaama sisendrulli lauale.

3.3 Lisage 2 -nda keevitusjaama väljundrulli tabelile ühe 90 -kraadise talaklapi komplekti, et keevitatud tala ümber pöörata horisontaalses asendis.

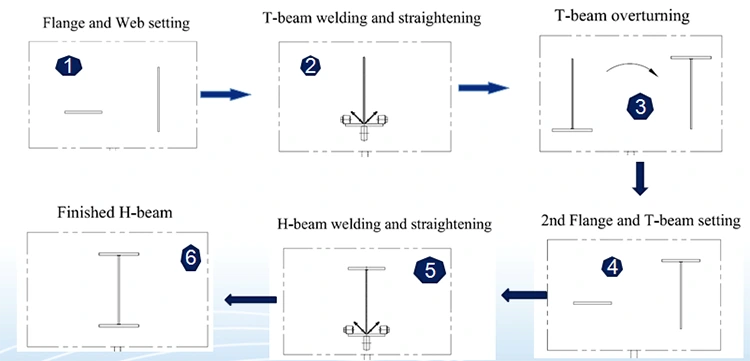

Tkiire ja H-tala tootmise vool

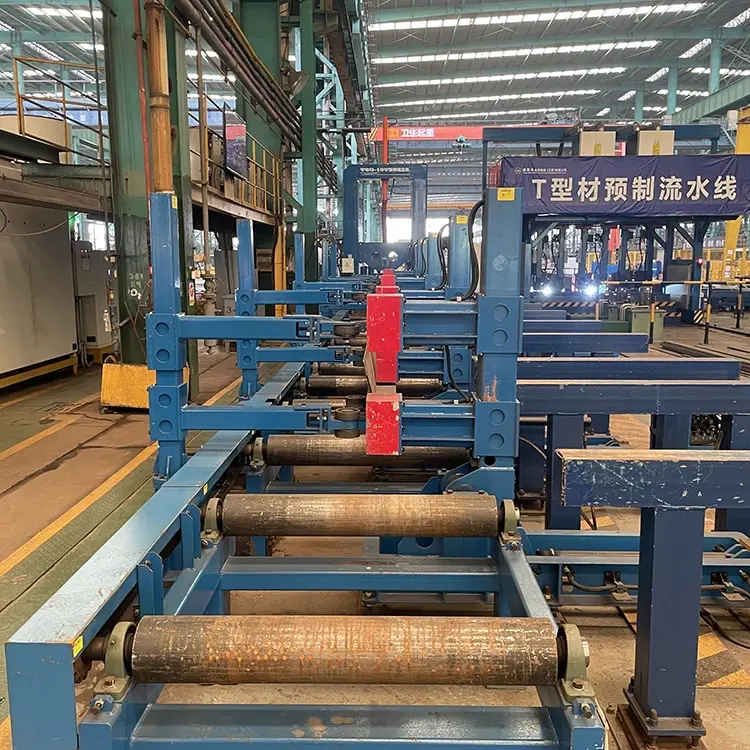

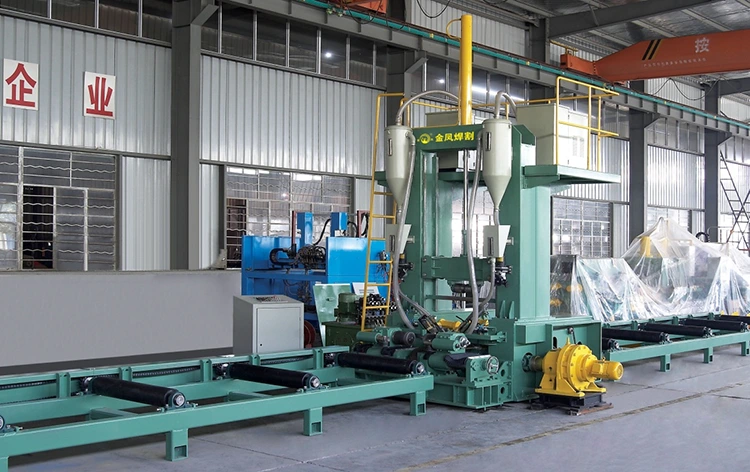

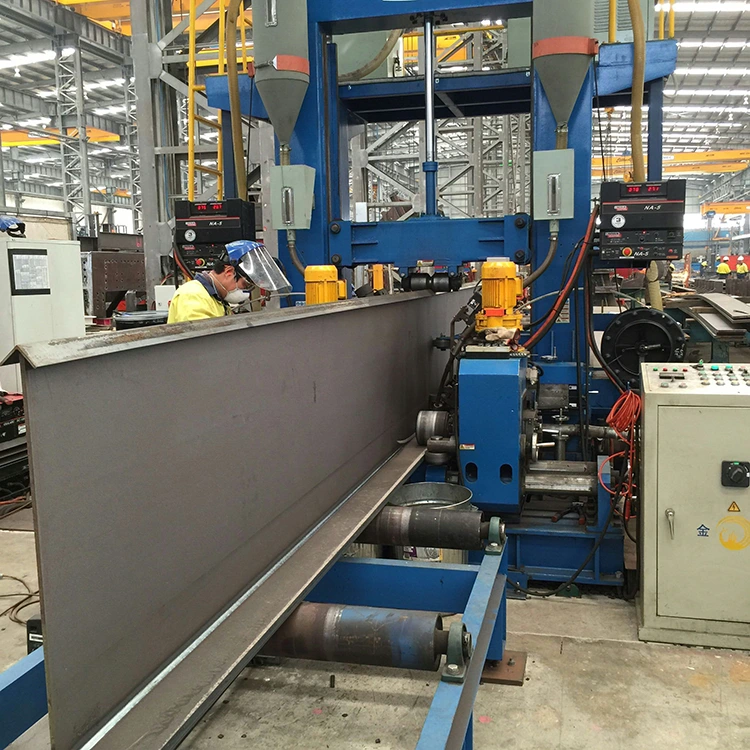

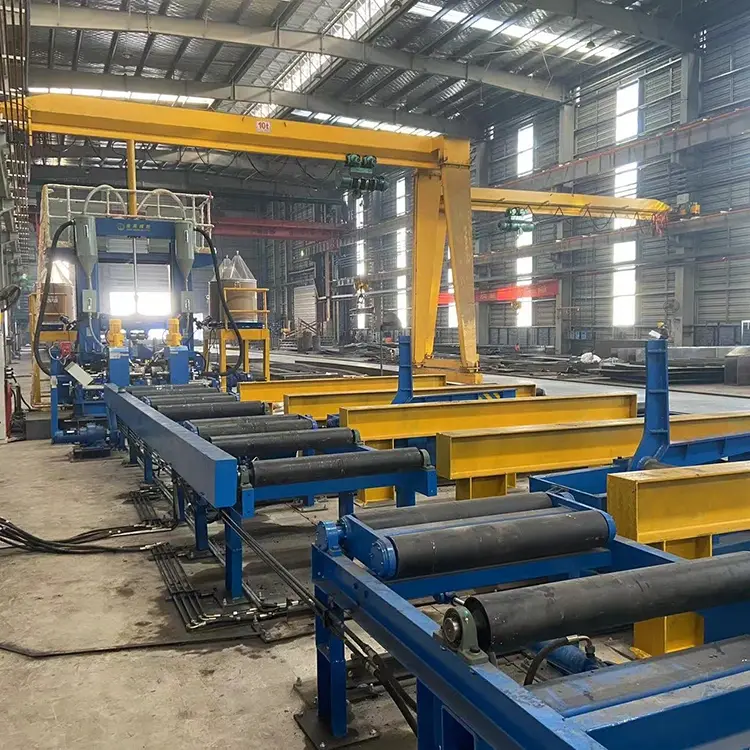

Kasutajate tehasesse installitud 3-in-1 integreeritud H-talakeevitusliinid
