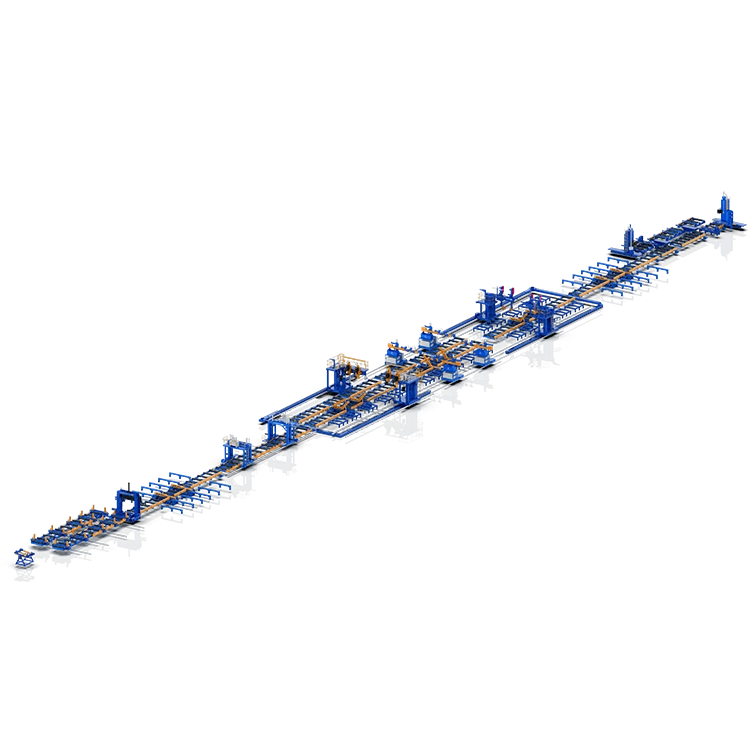

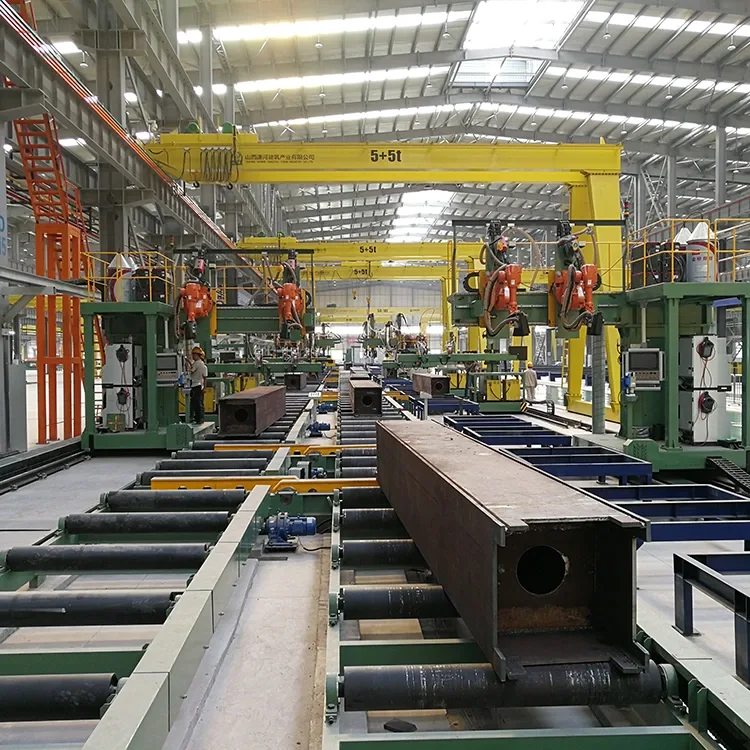

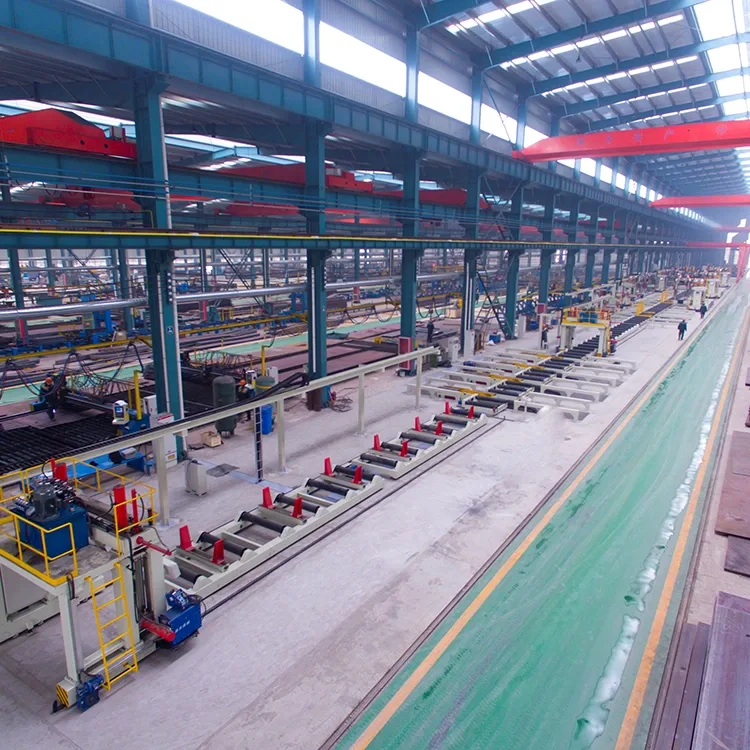

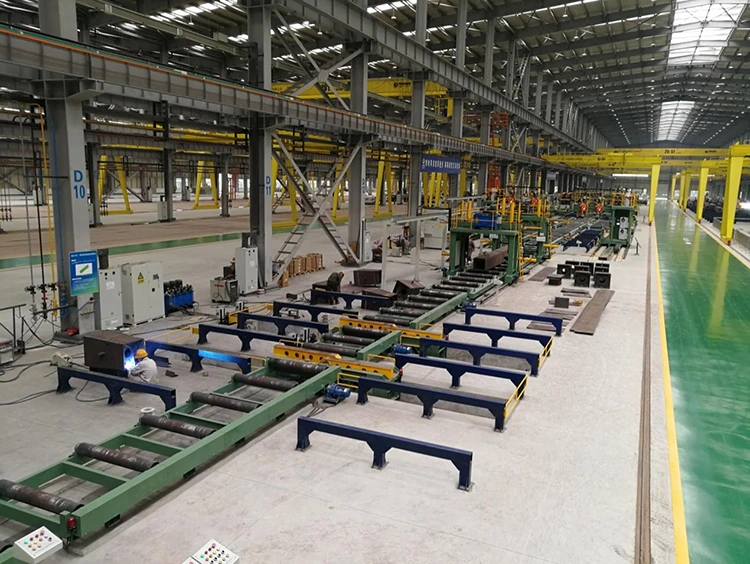

Kasti veeru keevitusliinid

Jinfeng Weldcut pakub kasti veeru keevitusliinide jaoks 1 -aastast garantii. Maailmakuulsa kaubamärgi hulgast on valitud kasti veerutoodete peamised elektrielemendid, mis toovad kasutajatele mugavamalt osi kohalikelt leidma, ilma et Hiinast pikamaa ei saaks. Automaatkasti veerude keevitusliinid X15 on kõige arenenumad ja kõrge automatiseerimise tootmisliinid, et suurendada erinevate tööstusharude lõppkasutajate tootlikkust.

Spetsifikatsioonid

Funktsioon ja rakendus

1.Kastide X15 kastide keevitusliinid on kõrge automatiseerimise tootmisliinid, et toota keevitatud kasti veergusid väiksemate töötajate ja väiksemate kraanadega.

2.Kohe võib olla täielikult integreerimine MES-süsteemiga ja viia lõpule reaalajas suhtlus ülemise arvuti ja juhtimissüsteemi vahel, lõpetage seadmete andmete kogumine, laadige kõik kogutud andmed üles tehase MES-süsteemi (või ülemise tsentraliseeritud juhtimissüsteemi) juurde ning tagage teabe edastamise ajakohasus ja tõhusus.

3. Kujundus ja kaitse peavad vastama asjakohaste riiklike standardite ja keskkonnakaitse nõuetele; Seadmete ohutus ja kaitseseadmed peavad vastama asjakohastele tööstusstandarditele;

4.See karbi kolonni keevitusliinid kasutatakse laialdaselt terasest konstruktsiooni- ja teraskonstruktsioonides, keevituskasti sammaste jaoks terashoonete hoone jaoks, kõrgetasemelised hoone- ja teraskonstruktsioonid või sillad jne.

5. Keevitusseadmete paindlik disain võimaldab toetada keevitusjõu allikate kaubamärke.

6. CE, ECA sertifitseeritud on saadaval.

7. See joon tagab tootmise kergelt töötavast talast väga raskete paksusega tala, ilma tööriistade või seadmete muutmata.

8. Kogumisest kuni kogu töötlemise lõpuni pole vaja kraana, välja arvatud alguses laadimine ja lõpuks mahalaadimine, mis vähendab kraanade kasutamise riski oluliselt.

Masinate ja seadmete loetelu, et luua terve tootmisliin keevitatud kastitala tootmiseks:

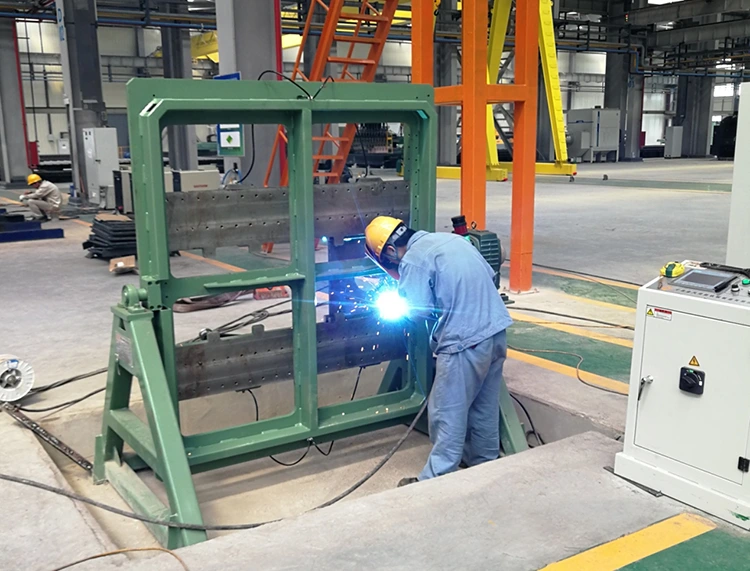

1- Deflefi kokkupanekumasin

See masin on spetsiaalne seade tugevdava ribiplaadi kokkupanekuks ja positsioneerimiseks kasti veeru siseõõnes. Tööjõu intensiivsuse vähendamiseks ja töötõhususe parandamiseks on see terasest struktuuri ettevõtete eelistatud toode.

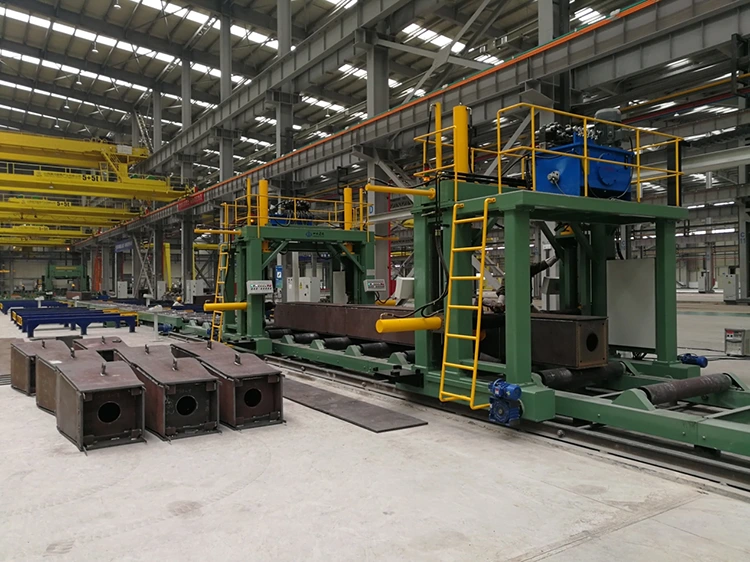

2-kasti veeru monteerimismasin

Kasti veeru kokkupanekumasin on võtmevarustus kasti veeru (veerg) tootmiseks, mis lõpetab peamiselt kasti veeru (veeru) töötüki kokkupanemise. See masin on üks vajalikke seadmeid terasstruktuuri ettevõtetele kastide tootmiseks.

Üks masin U -tüüpi kokkupanemiseks.

Üks masin on kasti tüüpi kokkupanemiseks.

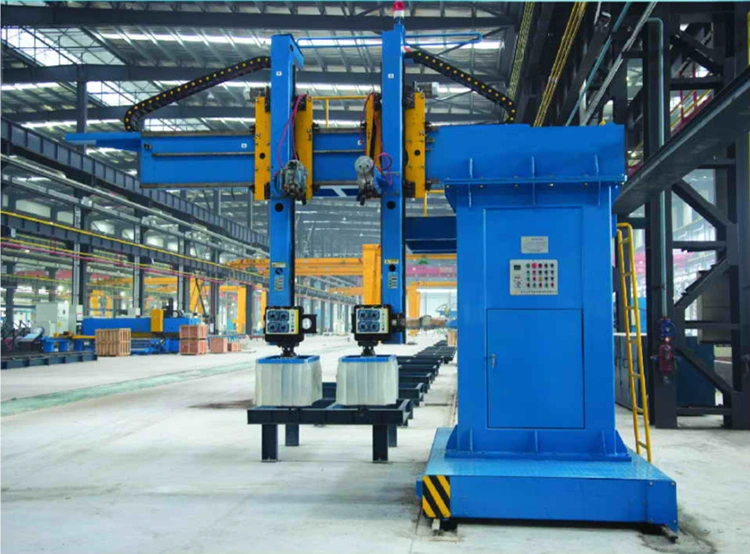

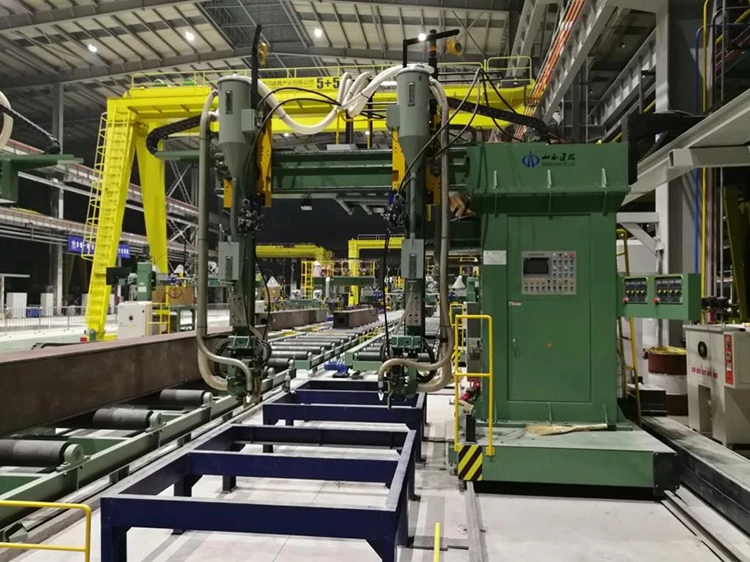

3- Elektrokilag keevitusmasin

XZHB15 Cantilever Electroslag keevitusmasin on suurepärane toode, mille käivitab Jinfengi keevitus- ja lõikeettevõte terasest struktuuri tööstusele. See on spetsiaalne keevitusseadmed, mis on spetsiaalselt loodud keevituskasti veeru jaoks. Karbikolonni valmistamise ajal piisava jäikuse ja väändetakistuse tagamiseks keevitatakse kasti siseküljele defleklid (s.o jäigemad plaadid). See masin on spetsiaalne varustus keevisõmbluste keevitamiseks kasti kolonni välimise plaadi ja sisemise deflektide vahel.

4- CO2/MAG Tagakeevitusmasin

XQHB15L seeria kastikolonni konsoolgaasi varjestatud keevitusmasin on spetsiaalne keevitusseadmed, mis on spetsiaalselt loodud kasti kolonni (kolonni) keevitamiseks ja keevituse täitmiseks pärast toetust, mille meie ettevõte käivitab turunõudluse ja aastatepikkuse kogemuse põhjal terasest struktuuriseadmete arendamisel.

5- CO2/MAG täitmise keevitusmasin

XQHB15 seeria kastikolonn Cantilever Gaasi varjestatud keevitusmasin on spetsiaalne keevitusseadmed, mis on spetsiaalselt loodud kasti kolonni (kolonni) keevitamiseks ja keevituse täitmiseks pärast toetust, mille meie ettevõte käivitab turunõudluse ja aastatepikkuse kogemuste põhjal terasest struktuuriseadmete arendamisel.

6-sukeldatud kaarekeevitusmasin

XMHB15 Boxi kasti konsoolide sukeldatud kaarekeevitusmasin on suurepärane toode, mille käivitab Jinfengi keevitus- ja lõikeettevõte terasekonstruktsiooni tööstusele. See on spetsiaalne keevitusseadmed, mis on spetsiaalselt loodud suurte ja keskmise suurusega kasti veergude (veerude) keevitamiseks. Aastate jooksul, pärast pidevat optimeerimist ja paranemist, on jõudlus muutunud täiuslikumaks.

7- näkku jahvatusmasin

Majandusliku ehituse, ehituse, silla ja muude tööstusharude kiire arendamise korral on terasekonstruktsioonide tehnika kvaliteedile üha rangemad nõuded. H-tala, kasti veeru ja veeru ning saledate osade tagumiku liigend ning töötüki otsapindade töötlemine on muutunud oluliseks protsessiks. Lõpp näo töötlemine ei paranda mitte ainult töötüki kvaliteeti, vähendab kohapealseid paigaldus- ja ehitusvigu, lühendab ehitusperioodi ja parandab kohapealse ehituse tõhusust. Samuti toob see terase struktuuri ettevõtetele parema majandusliku kasu. Terasstruktuuri ettevõtete tegeliku töötlemisolukorra kohaselt absorbeerib meie ettevõte sarnaste toodete eeliseid rahvusvaheliselt ja käivitas uusi tooteid õigeaegselt turunõudluse rahuldamiseks. Seda ei kasutata mitte ainult terasest struktuuri tööstuses, vaid seda saab kasutada ka üldise seadmena, mida kasutatakse laialdaselt silla, elektrienergia, õli, naftakeemia ja muudes masinate tootmises.

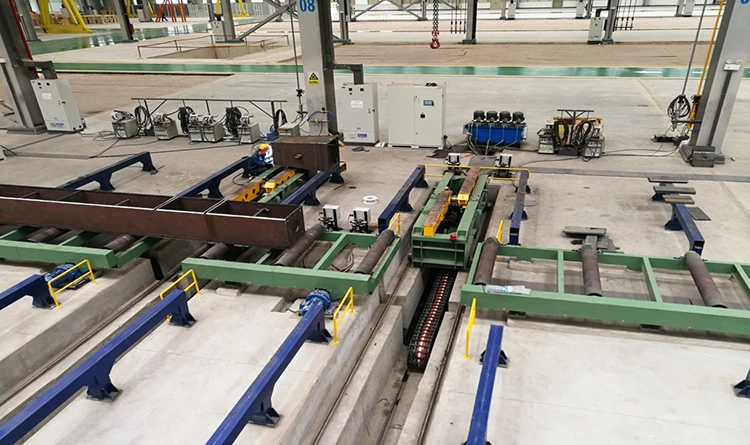

8- Beam Flipper 180 ° ümberlükkamine

Ühel küljel keevitatud töötükkide ümberlülitamiseks kasutatakse kahte mobiilset 180 ° hüdrauliliste talade klambrit. Töötades tõstke töötükk rullikulaualt või töötükist eemal ning reduktor sõidab kaks tala klapp, et liikuda sünkroonselt, et viia töötükk rulllaua küljele või töötükiregisti küljele, ja seejärel kaks hüdrauliliset silindrit sõidavad kaks kätt sünkroonselt pöörlevasse töölauale ja töökese keskosale, millele järgmine tööviske keskosasse pöördub

Tegeliku olukorra kohaselt saab lühikese tala klappide rühmana eraldi kasutada kahte tükki. Samal ajal saab pikkade talade ümberlükkamiseks ühendada ka 4 tükki ühte rühma. Suur paindlikkus ja tõhusus.

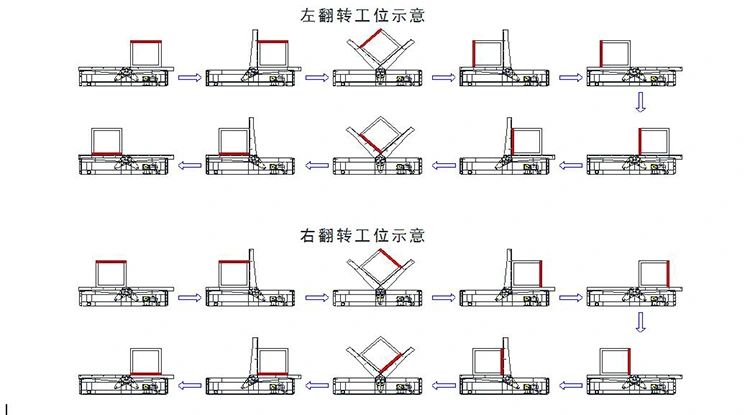

Talaklappide töövoo diagramm:

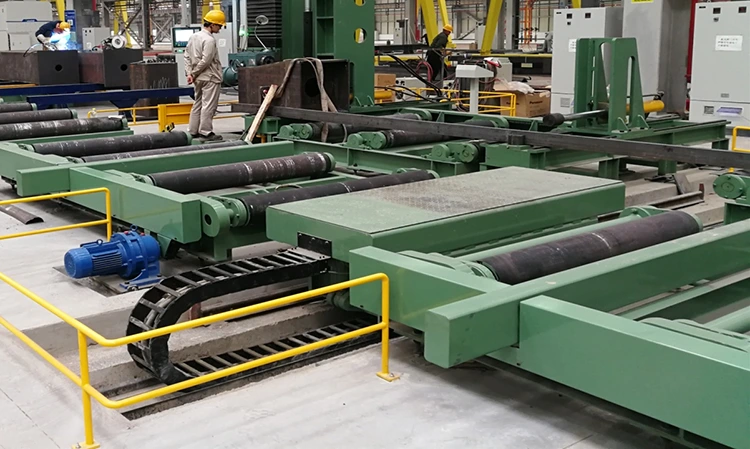

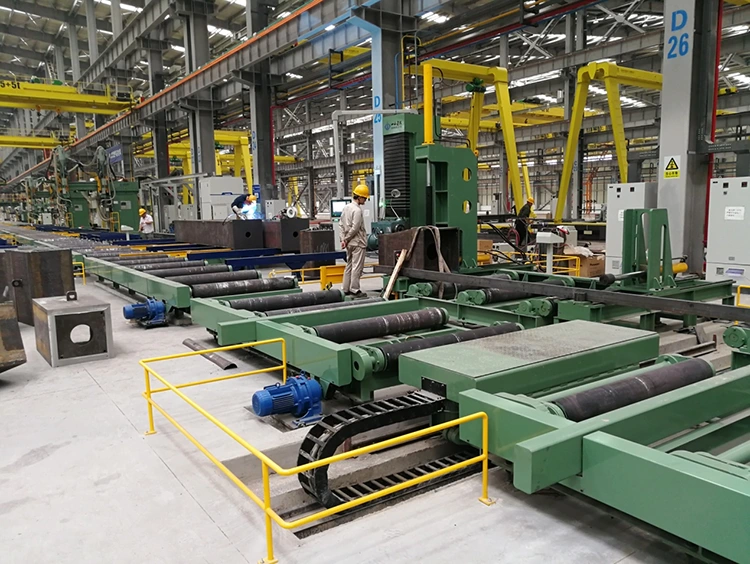

9- terasest ostukorv

Seda seadmeid kasutatakse peamiselt tootmisprotsessiga kooskõlastamiseks, et viia töötükk edastava rullilaualt või muudest seadmetest töödeldavasse seadmesse. Terasvankril on peamiselt kaks tegevusfunktsiooni: kõndimine ja tõstmine. Töötüki nihkumist saab lõpule viia manipuleerimise ja kontrolli kaudu. Seadmel on lihtne struktuur, mugav töö ja stabiilne töö. Masin võtab kasutusele tugeva kujunduse, maksimaalse koormusega 30 tonni;

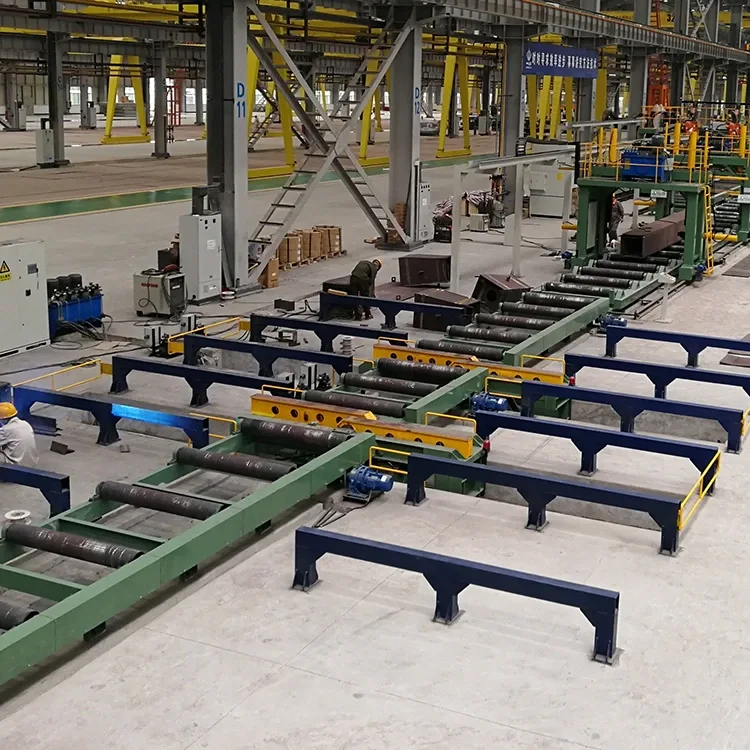

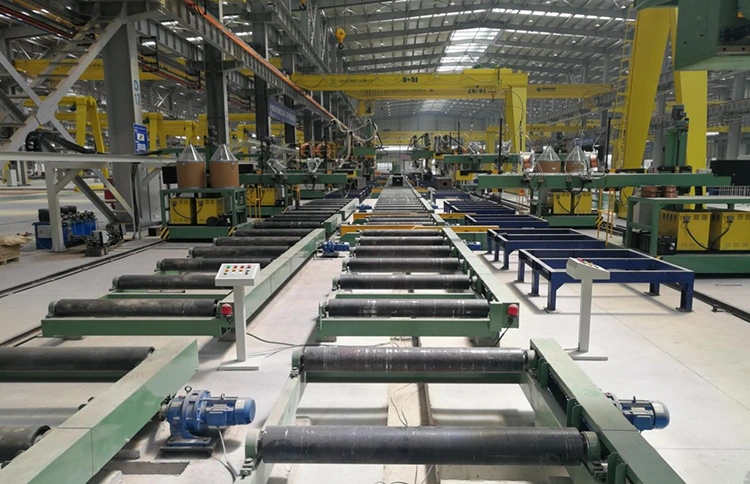

10- Rullilauad

Seda kasutatakse peamiselt tulekahjude edastamiseks kasti veeru kokkupanekust kuni keevituse lõpuni, otsa poole.

Kuidas toota terasest plaadilt keevitatud kasti kolonni?

Järgnevalt on toodud tootmisvoog taldrikutest kuni H -tala ja lõppkontrolli.

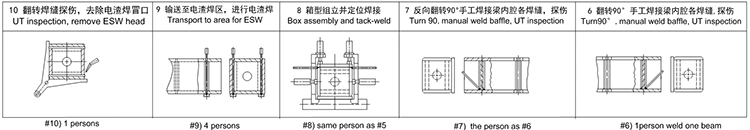

Tootmisvoogude diagramm
