Otsapinna freespingid

JINFENG WELDCUT annab sellele 1-aastase garantiiOtsapinna freespingid. Box tala tootmisliinide peamised elektrilised elemendid on valitud maailmakuulsalt kaubamärgilt, mis muudab kasutajatele mugavamaks osade leidmise kohalikult, ilma Hiinast kaugemalt jõudmata. TheOtsapinna freespingidon kõige arenenumad ja kõrge efektiivsusega seadmed teraskonstruktsioonide, teraskonstruktsioonide ja kõrghoonete lõppkasutajate tootlikkuse suurendamiseks.

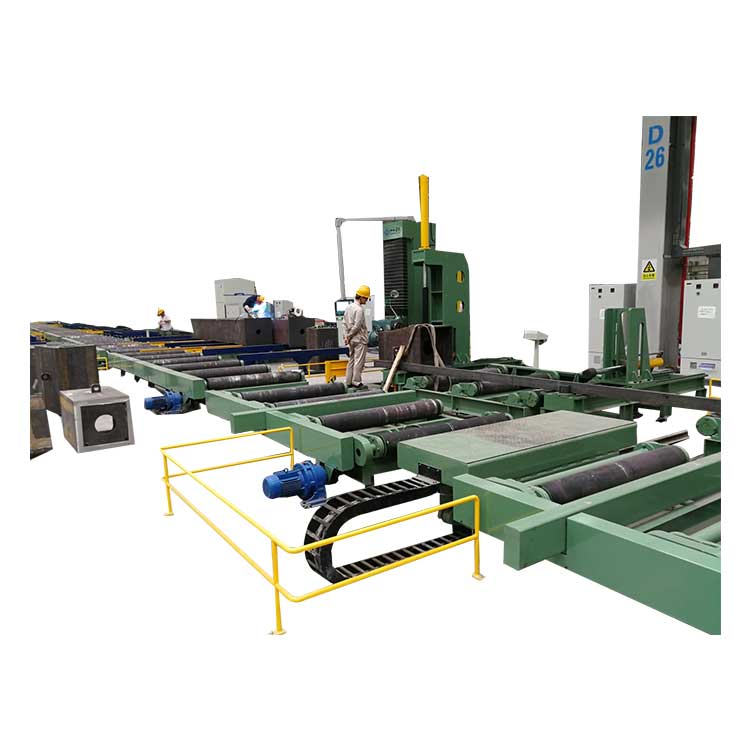

Struktuurivaade

Ühe otsaga freespink, mis ei tööta rulllaua ja ristkärudega.

Tehnilised andmed

1	Maksimaalne freesimislaius	2000     mm
2	Maksimaalne freesimiskõrgus	1500     mm
3	Freespea mootori võimsus	7,5      kW
4	Freespea spindli pöörlemiskiirus (käsikäigukast)	110-630   p/min
5	Freespea maksimaalne lõikepea läbimõõt	Φ250    mm
6	Freespea spindli otsa välisläbimõõt	Φ128,57 mm
7	Freespea spindli otsa number	ISO 50
8	Freespea spindli sisemine koonus	7:24
9	Freespea spindli paisumise ja kokkutõmbumise suurus	100      mm
10	Horisontaalne toitemootori võimsus	2,9      kW
11	Tõstke toitemootori võimsust	1,8      kW
12	Töölaua pumbajaama võimsus	4       kW
13	Freespea tõstmine ja langetamine	Astmeta kiiruse reguleerimine
14	Horisontaalne slaidi sööt	Astmeta kiiruse reguleerimine
15	Hüdraulikasüsteemi rõhk	10       MPa

Funktsioon ja rakendus

Kasttala SAW sukelkaarkeevitusmasinad on suurepärane toode, mille Jinfeng Welding and Cutting Company tõi teraskonstruktsioonide tööstusele turule. See on spetsiaalne keevitusseade, mis on spetsiaalselt ette nähtud suurte ja keskmise suurusega kasttalade (kolonnide) keevitamiseks. Aastate jooksul on jõudlus pärast pidevat optimeerimist ja täiustamist muutunud täiuslikumaks, mida kliendid nii kodu- kui ka välismaal tervitavad ning turu katvus on suhteliselt kõrge. Seadmel on järgmised eelised: masin kasutab sageduse muundamise juhtimist laia kiiruse reguleerimisvahemikuga, et rahuldada erinevate keevituskiiruste vajadusi. Kiire tagastuskiirus ja stabiilne töö.

1.2. Kasutage tugevat mehaanilist keevisõmbluse jälgimisseadet, et muuta keevisõmblus ühtlasemaks ja sujuvamaks;
Joote taaskasutamise süsteem saab joote tõhusalt taastada ja eraldada ning seda saab uuesti kasutada;
Kõrge automatiseerituse tase, usaldusväärne töö, lihtne struktuur ning mugav kasutamine ja hooldus;

1.5. Elektriline juhtimissüsteem on paigaldatud kolonni sisse, integreerides elektrilise juhtpuldi, juhtpaneeli ja kolonni, mis pole mitte ainult lühike ja ilus, vaid ka väga mugav kasutada.

Kasttalaga SAW sukelkaarkeevitusmasinad, mis on paigaldatud kasutajate tehases

Kuidas valmistada terasplaadist keevitatud Box tala?

Järgnevalt on toodud tootmise vooskeem plaatidest kuni H-talani tootmise ja lõppkontrolli kohta.
Tootmise vooskeem
